一、產品簡介

羅茨鼓風機是一種容積式的鼓風機，可做為吸氣用的真空幫輔。由兩個轉子，以相反方向轉動來達成壓送或排除氣體的效果。兩只轉子均固定于一組同步齒輪上，因此轉動時，汽缸和轉子間維持著相當微小的間隙，使其不互相接觸，一般情形其間隙大約在十分之幾毫米。因為彼此不相摩擦，故可以高速運轉而獲得大的風量或排氣速度。

該產品廣泛用于冶金、化工、輕工、建材、礦井、紡織、氣力輸送、污水處理、陶瓷業等各工業部門。

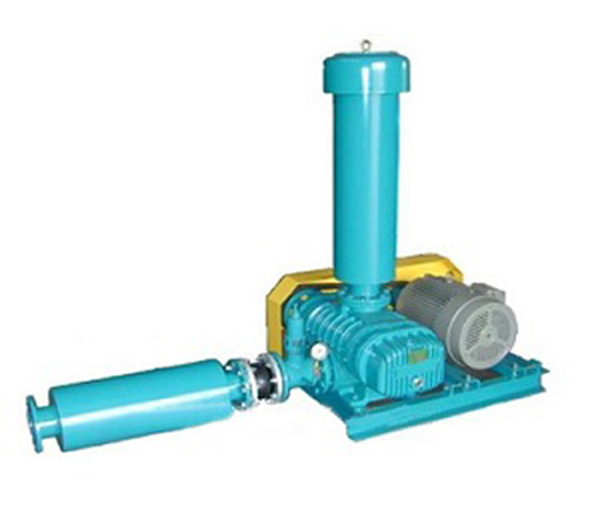

圖1 羅茨鼓風機

二、產品特點

1、鼓風機葉輪在機體內運轉無摩擦，不需要潤滑，排出的氣體不含油。

2、由于采用了三葉轉輪及帶螺旋線型的箱體，所以風機噪聲振動很小。

3、葉輪和軸為整體結構，且葉輪無磨損，風機性能持久不變，可以長期連續運轉。

4、特殊葉片設計，壓力高，風量大，噪音低，壽命長。

5、特殊風量調節風門，風量控制穩定性高，操作簡易。

6、樣式種類齊全，庫存多，交貨迅速。

7、風葉徑小，風量大，達到高風特性。

8、高速高效率，且結構非常緊湊。

三、工作原理

在機體內通過同步齒輪的作用，使兩轉子相對地呈反方向旋轉，由于葉輪相互之間和葉輪與機殼之間皆具有適當的工作間隙，所以構成進氣氣腔相互。借助轉子旋轉，形成無內壓縮地將機體內氣體由進氣到排氣腔后排出機體，達到鼓風作用。

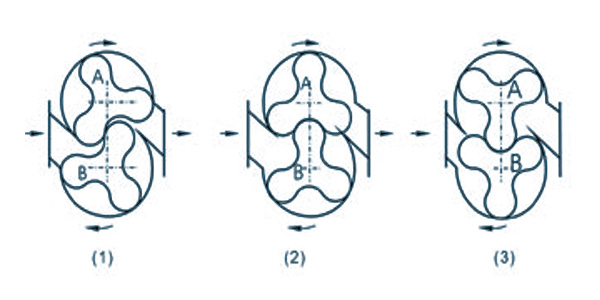

圖2 風機工作運轉示意圖

（1）A輪：進氣即將關閉和排氣將打開狀態；B輪：打開狀態。
（2）A輪：已關閉和排氣狀態；B輪：打開狀態。
（3）A輪：打開狀態；B輪:進氣即將關閉和排氣將開狀態。

四、性能參數表

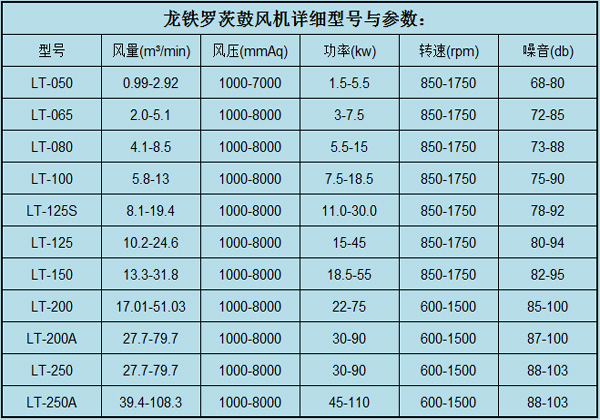

圖3 LT-性能參數表

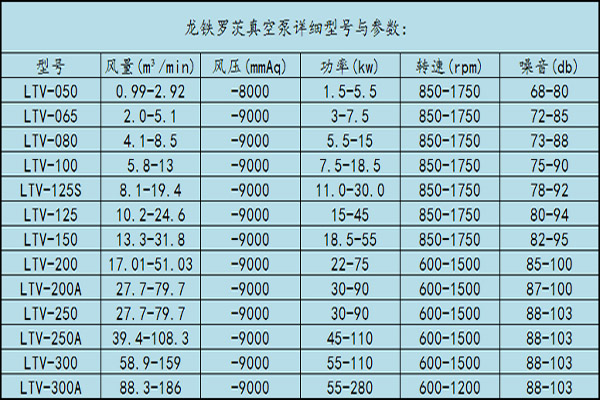

圖4 LTV-性能參數表

五、外形及安裝圖

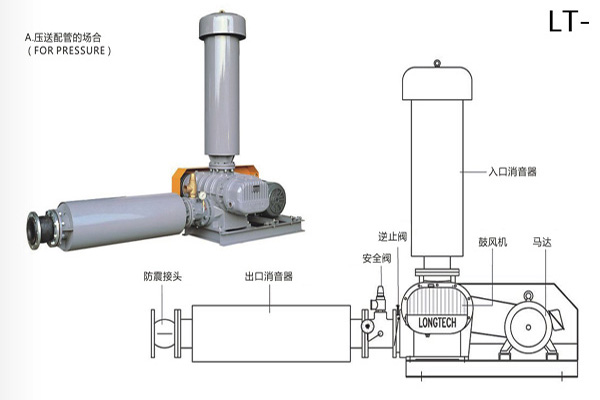

圖5 羅茨風機外形圖

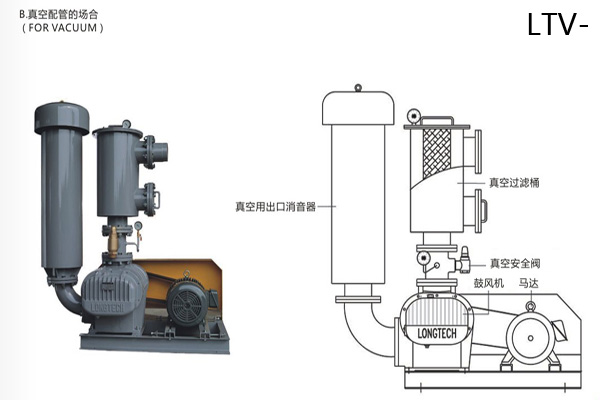

圖6 羅茨真空泵外形圖

六、使用方法

1、使用要求：

(1)進氣溫度不大于40℃

(2)氣體中固體微粒含量不大于100mg/m2最大微粒應不大于裝配間隙之半；

(3)軸承溫溫度不超過95℃；

(4)潤滑油溫度不超過65℃；

(5)不得超過標牌規定開壓范圍。

2、啟動前的準備工作：

(1)檢查各緊固件和定位銷的安裝質量；

(2)檢查進、排氣管和閥門等安裝質量；

(3)檢查機組的底座四周是否全部墊實，有地腳螺栓的是否緊固；

(4)向齒輪箱注入規定牌號的潤滑油至油標位置驅動側注入規定的潤滑脂，并具有足夠的量；

(5)全部打開鼓風機進、排氣閥、盤動轉子、注意傾聽各部位有無不正常的雜聲；

(6)有通水冷卻要求的風機，水溫不高于25℃。

3、風機空負載試運轉：

(1)新安裝或大修后的風機都應經過空載試運轉；

(2)空負載運轉是指在進氣、排氣閥完全打開的條件下投入運轉；

(3)沒有不正常的氣味或冒煙現象及碰撞或磨擦聲，軸承部位的徑向振動不大于6.3mm/s；

(4)空負載運行30min左右，如情況正常，即可投入帶負荷運轉，如發現運行不正常，立即停機進行檢查，排除后仍需作空負載運轉。

4、正常負載持續運轉：

(1)要求逐步緩慢地升壓，帶上負荷直到額定負荷，不允許一次調節至額定負荷；

(2)風機正常工作中，嚴禁完全關閉造、排氣門；也不準超負荷運行；

(3)由于風機特性，不允許將排氣口氣體長時間地直接回流調節，則必須采用冷卻措施；

(4)鼓風機不應在滿負荷情況下突然停車，以免損壞零部件。

5、維護與檢修：

(1)檢查各部位的緊固情及定位銷是否有松動現象；

(2)經常檢查機體有無漏油現象；

(3)注意潤滑是否正常，注意潤滑油脂量，經常傾聽風機的運行是否有雜聲，注意機組是否在規定的工況下運行；

(4)潤滑油(脂)：潤滑油為中負荷工業齒輪油(牌號220，運動粘度198～242mm2/s40℃，閃點≥200℃)；脂為黃油(合成鋰基潤滑脂針入度220250，滴點≥190℃)，運行200小時，換第一次要換油和脂，運行一個月第二次更換油和脂。以后按使用環境及油(脂)質量狀況更換，建議按三個月更換一次為宜；

(5)經常檢查進風口氣體過濾器，及時清掃或更換濾科；

(6)鼓風機的過載，有時不是立即顯示出來，所以要注意進、排氣壓力，軸承溫度和電機電流的增加趨勢來判斷風機是否運行正常；

(7)拆裝機器前，應對機器配給尺寸進行測量，作好記錄，并在零部件上作好標記，以保證裝配后維持原來配合要求；

(8)新機或大修后，油箱應加以清洗，并按使用步驟，投入運行，建議運行8小時后更換全部潤滑油脂。

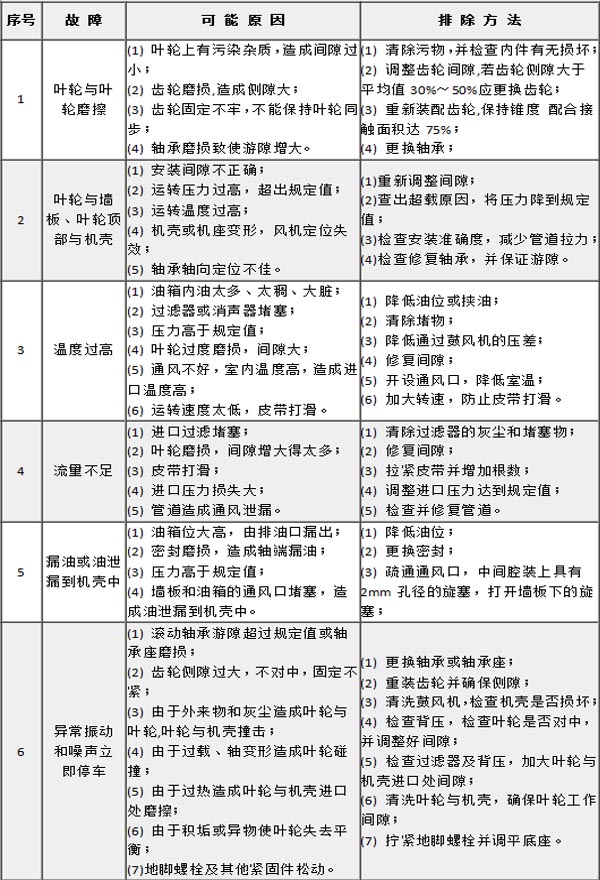

七、常見故障原因及排除方法
