該文章羅列了包含羅茨鼓風機的原理及工作過程，羅茨鼓風機的風量計算方法，羅茨鼓風機的分類，羅茨鼓風機的主要特點，羅茨鼓風機的應用范圍，羅茨鼓風機的基本結構，羅茨鼓風機的安裝及注意事項，羅茨鼓風機的使用操作等知識。

羅茨鼓風機的原理及工作過程

羅茨鼓風機為容積式風機，輸送的風量與轉數成比例，二葉型葉輪每轉動一次由1個葉輪進行1次吸、排氣。風機2根軸上的葉輪與橢圓形殼體內孔面，葉輪端面和風機前后端蓋之間及風機葉輪之間者始終保持微小的間隙，在同步齒輪的帶動下風從風機進風口沿殼體內壁輸送到排出的一側。風機內腔不需要潤滑油，結構簡單，運轉平穩，性能穩定，適應多種用途，已運用于廣泛的領域。作為風機核心部件的葉輪轉子，其發展趨勢在很大程度上決定了風機的發展。風機轉子的加工精度直接影響風機的使用性能；風機轉子加工過程中中心不對稱直接影響風機的使用壽命；風機轉子加工表面質量和轉子輪廓曲面質量直接影響風機工作噪聲。

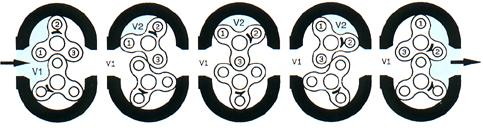

其工作原理是利用兩個或者三個葉形轉子在氣缸內作相對運動來壓縮和輸送氣體的回轉壓縮機。其工作原理如下圖：

羅茨鼓風機的風量計算方法

羅茨風機的理論風量為，式中為轉子在垂直位置時與機殼內壁所包圍的面積，計算中近似取它等于轉子運動所描繪的面積／4的1／3，＝l／3／4＝／12。因而，得出理論風量為＝4()／12＝1／3。

由于轉子與轉于間、轉子與機殼間有縫隙存在，空氣將會漏回至吸風側，因而實際輸氣量小于理論風量，即

     D——腰形轉子直徑．即轉子兩頂點間距離，mm；

     L——腰形轉子的長度，mm；

     n——轉子轉數，rpm；

    ——容積效率，一般=0.75-0.85。

從理論分析可知，只要電動機能帶及動，鼓風機就可在任何壓強下工作。但是，如出風口與進風口壓強相差過大，就會有大量空氣經間隙漏回至進口，導致羅茨鼓風機效率降低；同時，轉速過高，也可能引起機器振動而縮短壽命，故出風口壓強不宜過高。國產羅茨鼓風機的靜壓在19620～207910Pa之間，風量在0．25－250m3／min(在標準狀態下)，一般轉速有580、730、960及1450r/pm。取鼓風機進、出口斷面，列出包含有羅茨鼓風機機械能的方程，就可得出能量與氣體熱力學過程有關。

羅茨鼓風機的分類

由于工作方式不同，羅茨鼓風機(真空泵)有單級與雙級、干式與濕式之分。

(1)單級與雙級。只有一個壓縮級的鼓風機(真空泵)，稱為單級鼓風機(真空泵)。將兩臺單級鼓風機(真空泵)串聯起來，對氣體連續進行兩次壓縮，即為雙級鼓風機(真空泵)。

(2)干式與濕式。鼓風機一般作干式輸送，真空泵有干式和濕式兩種情況。所謂濕式真空泵，就是從泵的進氣口向機殼內注人少量的水，通過水分與氣體混合，吸收氣體壓縮過程中產生的熱量;同時利用水對機殼內部間隙進行密封，減少氣體經過間隙的泄漏。因此，注入的水既稱冷卻水，又稱密封水。

此外，還有下列各種分類方法:按葉輪頭數分，有兩葉鼓風機和三葉鼓風機。按密封型式分，有迷宮密封、漲圈密封、填料密封和機械密封等各種型式的鼓風機。按冷卻方式分，有空冷鼓風機、水冷鼓風機和逆流冷卻鼓風機等。按結構型式分，有立式鼓風機、臥式鼓風機、豎軸式鼓風機、密集成組型風機等。按傳動方式分，有直聯鼓風機、帶聯鼓風機等。按介質種類分，有空氣鼓風機、煤氣鼓風機、氫氣鼓風機、二氧化硫鼓風機等。還可按用途分，如立窯鼓風機、氣化鼓風機、曝氣鼓風機等。
